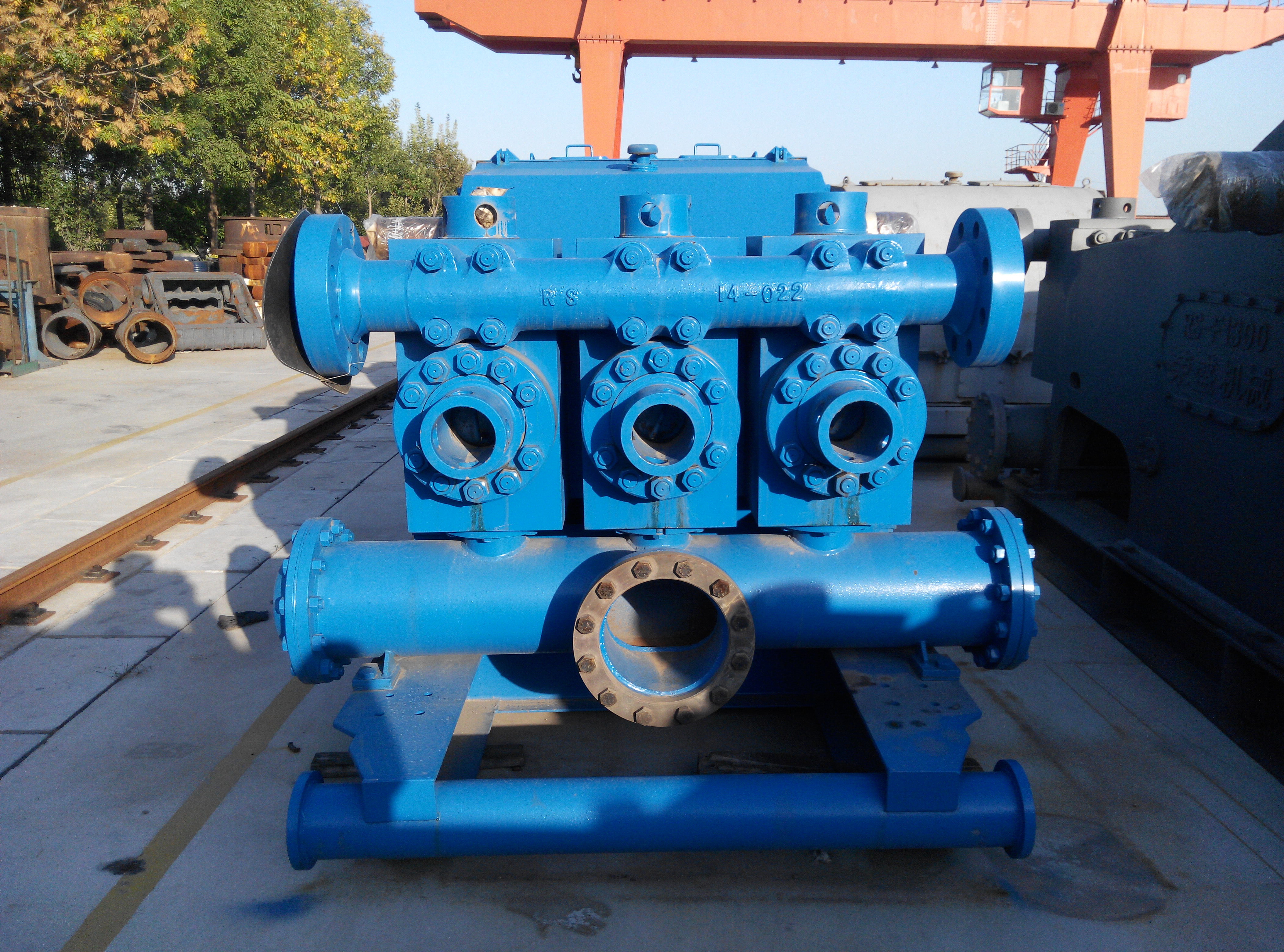

Bomba de la acción del cilindro triple de la bomba del lodo de perforación W-446 (500HP) sola

Especificación técnica para la bomba triple de efecto simple W-446
Energía de entrada clasificada 368kw (500HP)
260 movimientos máximos/minuto (260SPM)
Funcionamiento continuo con 220 movimientos por el minuto (220SPM)
Movimiento 152.4m m (″ 6)
4.578:1 del ratio del engranaje
Presión de trabajo máxima 21Mpa
Cámara API 4# de la válvula
″ Máximo del diámetro 6 del trazador de líneas del cilindro
Presión máxima 9.17Mpa de la bomba del trazador de líneas del cilindro
Boca 8" de la succión reborde
reborde de 3 ″ (900 #) para el mercado del tubo de descarga
Diámetro 95,25 milímetro (del eje del piñón ″ 3,75)
Llave 22.174x15.9m m
Dimensiones externas de la bomba: (excepto base) 2479X1219X1103 milímetro
Peso 4513 kilogramos

Características estructurales
El diseño total de la estructura de la máquina es compacto, pequeño de tamaño, luz en peso, y el par del engranaje es una transmisión integral del engranaje de la raspa de arenque, con el alto esfuerzo de torsión de la transmisión y la operación estable. El cigüeñal es un cigüeñal equilibrado con una estructura soldada con autógena forjada, que es ligera, vibración libre, y actúa suavemente.
La bomba de efecto simple del cilindro W-446 tres puede ser ampliamente utilizada en diversas operaciones en campos petrolíferos. La especificación 41/2" del trazador de líneas del cilindro - 6" adopta una estructura del pistón, que es conveniente para las operaciones de la paliza y la perforación bien baja.

Certificados:

Reuniones API 7K, estándar Q1.

Marcas:

Podemos suministrar marcas de BOMCO/RONGSHENG/HH/QINGZHOU también.

Dibujo:
