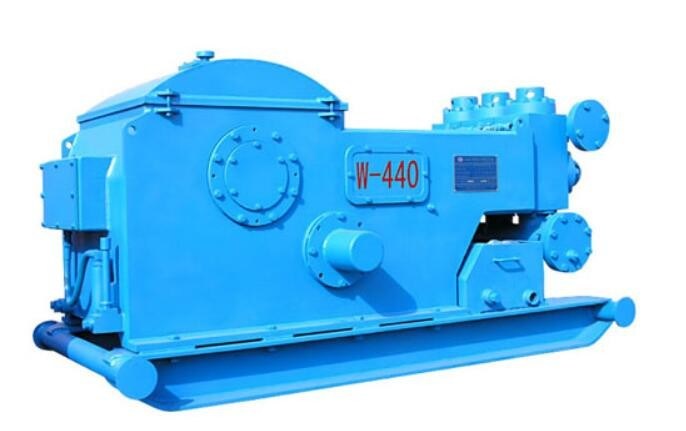

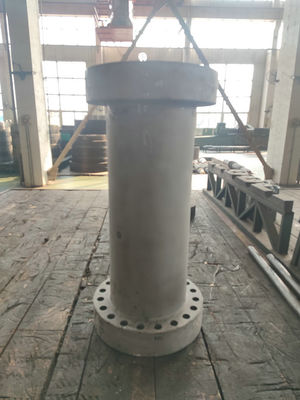

W-440 aceite de efecto simple triple Rig Mud Pump
W-440 aceite Rig Mud Pump Specification:
Energía de entrada clasificada: minuto de 328 kilovatios (440 HP) Max. Stroke Per: Movimiento de funcionamiento de 320 SPMContinuous: 220 longitudes de SPMStroke: 152,4 milímetros (6")
Engranaje Ratio4.578: 1
Presión de trabajo máxima: 34,5 válvula del MPa (5000 PSI): API#4
Pistón Rod End: API #SA2
Tamaño de Max.Liner: 114,3 milímetros (4 1/2”)
Reborde de la entrada de la succión: 152,4 milímetros (6") reborde de 150 libras
Reborde del mercado de descarga: reborde de 52,4 milímetros (2 1/16”), dimensión total de 34,5 MPa (5000 PSI) (LxW×H): peso aproximado de 2478×1219×1103 mm3 (pie3s 8.13×4×3.62): 4463 kilogramos (9839 libras)
Parámetros W-440 del aceite Rig Mud Pump
| Tamaño del trazador de líneas |
en |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Presión de la descarga |
MPa |
11,8 |
13,2 |
14,9 |
17,0 |
19,5 |
26,6 |
| PSI |
1711 |
1914 |
2160 |
2465 |
2828 |
3857 |
| Movimiento por SPM minucioso |
Kilovatio del poder (HP) |
Dislocación L/s (GPM) |
| 320 |
328
(440)
|
25,0
(396,3)
|
22,3
(353,5)
|
19,8
(313,8)
|
17,4
(275,8)
|
15,1
(239,3)
|
11,1
(175,9)
|
| 270 |
277
(371)
|
21,1
(334,4)
|
18,8
(298,0)
|
16,7
(264,7)
|
14,7
(233,0)
|
12,8
(202,9)
|
9,4
(149,0)
|
| 220 |
226
(303)
|
17,2
(272,6)
|
15,3
(242,5)
|
13,6
(215,6)
|
11,9
(188,6)
|
10,4
(164,8)
|
7,6
(120,5)
|
| 170 |
174
(234)
|
13,3
(210,8)
|
11,9
(188,6)
|
10,5
(166,4)
|
9,2
(145,8)
|
8,0
(126,8)
|
5,9
(93,5)
|
| 120 |
123
(165)
|
9,4
(149,0)
|
8,4
(133,1)
|
7,4
(117,3)
|
6,5
(103,0)
|
5,7
(90,3)
|
4,2
(66,6)
|
| 70 |
72
(96)
|
5,5
(87,2)
|
4,9
(77,7)
|
4,3
(68,2)
|
3,8
(60,2)
|
3,3
(52,3)
|
2,4
(38,0)
|
| 1 |
1,03
(1,38)
|
0,078
(1,236)
|
0,070
(1,110)
|
0,062
(0,983)
|
0,054
(0,856)
|
0,047
(0,745)
|
0,035
(0,555)
|
| ●Los datos de rendimiento son calculados por la eficacia mecánica del 90% y la eficacia volumétrica del 100%. |
| Tamaño del trazador de líneas |
en |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Dislocación |
el galón/rev |
1,239 |
1,102 |
0,98 |
0,857 |
0,749 |
0,548 |
| L/s |
17,2 |
15,3 |
13,6 |
11,9 |
10,4 |
7,6 |
| Presión de la descarga |
PSI |
2494 |
2798,5 |
3146,5 |
3596 |
4118 |
5000 |
| MPa |
17,2 |
19,3 |
21,7 |
24,8 |
28,4 |
34,5 |
| ●Se calculan los datos de rendimiento |
por 220 P.M. |
Detalles de Rig Mud Pump del aceite W-440
Capítulo
Los marcos de la máquina se sueldan con autógena con las placas de acero y se procesan a
elimine la tensión después de soldar con autógena, por lo tanto. Hay placas reforzadas en los asientos
del cigüeñal y del transporte principal de modo que tengan buenas tiesura y fuerza.
Cigüeñal
El cigüeñal está en una estructura equilibrada con las piezas forjadas soldadas con autógena. Él
es ligero y puede actuar suavemente sin la vibración. Ambos lados del
el cigüeñal se equipa de doble-alinear los rodamientos de rodillos esféricos para asegurar la estabilidad en funcionamiento y para mejorar su fuerza de sustentación.
Eje del piñón
Se hace del acero de aleación de la fragua, raspa de arenque adapta (integral) se trabaja a máquina
en el eje y él adopta una superficie semidura del diente. Hay un eje
extensión en ambos extremos, donde las poleas de la campana o las ruedas de cadena pueden ser instaladas.
Cruceta
La cruceta se hace del molde de una sola pieza con arrabio nodular, así que
la cruceta tiene buena resistencia de abrasión. La estructura de superior y de inferior
la dirección se adopta para que las crucetas regulen la concentricidad cerca
adición de una junta en la dirección inferior. Las barras de la extensión están conectadas
a las crucetas por los pernos del reborde con los agujeros de perno, asegurar
concentricidad de la cruceta y de las barras de la extensión. El embalaje adopta
una estructura del lacre de la capa doble, que realiza buen funcionamiento del sello.

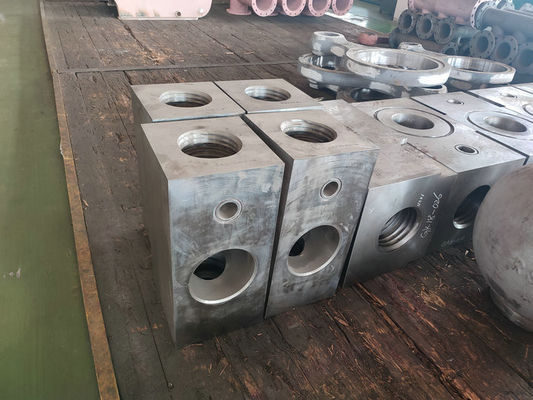

Cilindro flúido
El cilindro se hace del acero de aleación de la fragua y adopta a inmediatamente
estructura. El cilindro hidráulico tiene un tamaño pequeño y más en grandes cantidades
eficacia. La superficie del cilindro es procesada por el revestimiento químico en ordtoase la resistencia a la corrosión. Los tres cilindros hidráulicos de a
la bomba es permutable.
Trazador de líneas
Las bombas W440/446 (500HP) tienen el mismo trazador de líneas O.D. The que son los trazadores de líneas
montado firmemente en la cara del extremo del cilindro hidráulico usando lo cuadrado
el capsular y pernos. El aislamiento entre el trazador de líneas y el cilindro hidráulico es
realizado por las juntas de goma rectangulares.
Sistema lubricante
La bomba adopta la lubricación forzada. En el tanque de aceite, hay un aceite del engranaje
bomba, que transmite el aceite de la presión a la dirección de las crucetas así como
transportes, realizar la lubricación y el enfriamiento forzados.
Sistema de rociadura
Adopta un sistema de rociadura accionado por motor
