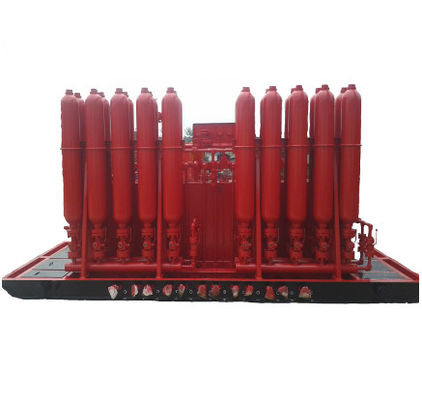

Sistema FKQ Unidad de acumulador Bop de control remoto en el campo de petróleo
La unidad de acumulación Bop es un equipo especial que se utiliza para controlar Bop, chock hidráulico, sistema de eliminación y equipo de desvío,y equipos indispensables para la prevención de explosiones durante la perforación o el cambio de trabajo en la industria del petróleo y el gas natural.
Parámetros de la unidad del acumulador de bop
| | Número de objetos controlados | Conjunto de acumuladores | Volumen efectivo del depósito de petróleo (L) | Tasa de flujo de la bomba | Potencia del motor (kW) | Presión de trabajo (MPa) | |||
Volumen total | | Volumen nominal disponible (L) | Bomba eléctrica (L/min) | Pompas neumáticas (ml/carga) | ||||||
1 | Se aplicará el procedimiento siguiente: | 3 | 40 × 6 | 120 | 560 | 20 | 165 | 11 | 21 | |
2 | Las condiciones de los requisitos de seguridad de los vehículos | 4 | 40 × 8 | 160 | 650 | 20 | 165 | 11 | 21 | |
3 | Se aplicará el procedimiento siguiente: | 5 | 40 × 8 | 160 | 650 | 20 | 165 | 11 | 21 | |
4 | FKQ400 a 5 | 5 | 40 × 10 | 200 | 900 | 30 | 165 | 15 | 21 | |
5 | FKQ400-6: las condiciones de los productos | 6 | 40 × 10 | 200 | 900 | 30 | 165 | 15 | 21 | |
6 | Las condiciones de los requisitos de seguridad de los vehículos | 5 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
7 | Las condiciones de los requisitos de seguridad de los vehículos | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
8 | Se aplicará el procedimiento siguiente: | 6 | 40 × 16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
9 | Se aplicará el procedimiento siguiente: | 7 | 40 × 16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
10 | FKQ800-7: las condiciones de los productos | 7 | 40 × 20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
11 | Se aplicará el procedimiento siguiente: | 8 | 40 × 20 | 400 | 1600 | 40 | 165×2 | 18.5 | 21 | |
12 | Se aplicará el procedimiento siguiente: | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
13 | Se aplicará el procedimiento siguiente: | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
14 | Las condiciones de los requisitos de seguridad de los vehículos | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
15 | Se aplicará el procedimiento siguiente: | 8 | 80×16 | 640 | 2000 | 40 × 2 | 165×3 | 18.5×2 | 21 | |
16 | Se aplicará el procedimiento siguiente: | 9 | 80×16 | 640 | 2000 | 40 × 2 | 165×3 | 18.5×2 | 21 | |
17 | Se aplicará el procedimiento siguiente: | 10 | 80×16 | 640 | 2000 | 40 × 2 | 165×3 | 18.5×2 | 21 | |
18 | Se trata de un sistema de control de las emisiones de gases de escape. | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
19 | Se aplicará el procedimiento de evaluación de la conformidad. | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
20 | Se aplicará el procedimiento de evaluación de la conformidad. | 6 | 40 × 16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
21 | Las condiciones de los productos de la categoría 1 se aplicarán a los productos de la categoría 2 y a los productos de la categoría 3 y a los productos de la categoría 4. | 7 | 40 × 16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
22 | FKDQ800-7: el número de unidad | 7 | 40 × 20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
23 | FKDQ800-8: el número de unidad | 8 | 40 × 20 | 400 | 1600 | 40 | 165×2 | 18.5 | 21 | |
24 | Se aplicará el procedimiento de evaluación de la conformidad. | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
25 | Se aplicará el procedimiento de ensayo. | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
26 | Se aplicará el procedimiento de evaluación de la conformidad. | 8 | 80×16 | 640 | 2000 | 40 × 2 | 165×3 | 18.5×2 | 21 | |
27 | FKDQ1280-9: las condiciones de los productos | 9 | 80×16 | 640 | 2000 | 40 × 2 | 165×3 | 18.5×2 | 21 | |
28 | Se aplicará el procedimiento de evaluación de la conformidad. | 10 | 80×16 | 640 | 2000 | 40 × 2 | 165×3 | 18.5×2 | 21 | |
29 | Se aplicará el procedimiento de clasificación de los productos. | 6 | 40 × 16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
30 | FKD800-7: el número de unidad | 7 | 40 × 20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
31 | Se aplicará el procedimiento de ensayo. | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 |
Descripción del principio de la unidad del acumulador Bop
1El sistema de control BOP es un equipo hidráulico especial utilizado para controlar el BOP y la válvula hidráulica para cerrar y abrir.Para hacer coincidir diferentes tipos y especificaciones de la pila BOP y adaptarse a los requisitos de diferentes entornos de aplicación"Rongsheng diseñó y fabricó varios tipos de sistemas de control BOP con diferentes estructuras y especificaciones.
2El panel de control remoto está equipado con dos grupos de bombas independientes.
se pueden suministrar bombas neumáticas o bombas manuales con diferentes tasas de flujo.
las series FKQ y FKDQ pueden estar provistas de válvulas neumáticas de regulación de presión manuales o neumáticas accionadas por motor,y la serie FKD pueden estar provistas de válvulas de regulación de presión eléctrica manualEn la serie FKD, la válvula de 3 posiciones de 4 direcciones es un electromagnético accionado,que se adapta a una temperatura ambiente más baja y tiene una respuesta de funcionamiento más rápida.
3El dispositivo de alarma puede ser equipado de acuerdo con la solicitud del cliente.Cuando los parámetros anteriores excedan los límites de alarma, las señales audibles y visuales aparecerán inmediatamente.
4. El panel auxiliar de Dillr puede equiparse de acuerdo con la solicitud del cliente, que puede controlar el panel de control remoto.FKD y FKDQ seis pueden proporcionar un panel de control inalámbrico,que puede utilizarse para operar de forma remota el BOP en un área segura en caso de emergencia, mejorando aún más la fiabilidad de la construcción de perforaciones.
5El sistema puede estar equipado con un edificio aislado, acondicionadores de aire, calentadores eléctricos, calentadores de tanques, dispositivos de calefacción eléctricos para el haz de manguera de aire, un dispositivo de calefacción para BOP, etc.adaptarse a bajas temperaturas y a otro entorno especial de trabajo de campo.
Nota:
P: La serie FKQ utiliza un paquete de manguera para conectar el panel del asesino con el panel de control remoto, el distribuidor opera elementos válvulas rotativas neumáticas,el panel de control remoto utiliza un cilindro para conducir la válvula de 3 posiciones de 4 vías, y la serie puede optar por válvulas neumáticas de regulación de presión o neumáticas de motor,
DQ: La serie FKDQ utiliza un cable de señal para conectar el panel del cajero con el panel de control remoto,su elemento de funcionamiento es una pantalla táctil con botón táctil el panel de control remoto utiliza un cilindro para accionar la válvula de posición de 4 direcciones, con válvulas de regulación de presión impulsadas por un motor neumático.
D: La serie FKD utiliza un cable de señal para conectar el panel del dólar con el panel de control remoto,El elemento de funcionamiento del acelerador es una pantalla táctil o el panel de control remoto del burón léctico utiliza un electromagnético para conducir la válvula de posición 3-direccional, con válvulas reguladoras de presión accionadas por un electromotor.
si el cliente desea pedir un sistema de control de especificación API 16D,y usted necesita para marcar el monograma APl en él que necesita para obtener un formulario llamado configuración y parámetros de las pilas bop para más de una especificación APlDespués de presentar los parámetros técnicos detallados del LED,el departamento técnico de Rongsheng llevará a cabo el cálculo de selección.
El dispositivo opcional:
Todas las series pueden elegir unidades de calefacción BOP, para calentar bop en ambientes extremadamente fríos,y habilitar la función bop normalmente el BOP debe tener calefacción también)FKDQ & FKD serie puede elegir una función de control remoto inalámbrico.
