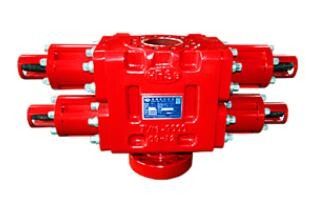

7 que 1/16 ″ 3000psi Bop el impedimento de escape API 16A Bop plataforma petrolera
Características:
1. El cuerpo y la puerta lateral del impedimento de escape Bop se hacen del acero de aleación;
2. Bop el montaje de los anillos de cierre del uso del impedimento de escape para mejorar el lacre de la puerta lateral;
3. Bop el flotar-tipo espolón del uso del impedimento de escape. El caucho delantero del espolón se separa del caucho superior del espolón, haciéndolo más confiable en el aislamiento y más fácil cambiar;
4. Utilice la manera enterrada del aceite dentro del cuerpo. La bisagra cargada se separa de la bisagra hidráulica;
5. Bop el impedimento de escape con la estructura compacta de la bisagra hace fácil montar y desmontar;
Ram Blowout Preventer dual Paremeter
Modelo |
Galones a abrirse (1 sistema) |
Galones a cerrarse (1 sistema) |
Ratio de cierre | Dimensión de la asamblea (adentro) | Peso aproximado (libras) | ||||||
Longitud (l) | Anchura (w) | Altura (h) | |||||||||
Flg×Flg | Std×Std | Flg×Std | Flg×Flg | Std×Std | Flg×Std | ||||||
4 1/16 ″ - 20,000psi (solos RS-FS) | 1,10 | 1,13 | 10,1 | 70,71 | 26,97 | 33,27 | 18,11 | 23,82 | 3491 | 3147 | 3319 |
4 1/16 ″ - 20,000psi (RS-FS dobles) | 1,10 | 1,13 | 10,1 | 70,71 | 26,97 | 46,30 | 31,14 | 36,85 | 5742 | 5398 | 5570 |
7 1/16 ″ - 20,000psi (solos RS-FS) | 7,05 | 7,26 | 13,7 | 112,05 | 38,27 | 48,03 | 24,02 | 35,83 | 10891 | 8951 | 9921 |
7 1/16 ″ - 20,000psi (RS-FS dobles) | 7,05 | 7,26 | 13,7 | 112,05 | 38,27 | 70,87 | 47,24 | 59,06 | 19826 | 17886 | 18812 |
11 ″ - 20,000psi (solos RS-FS) | 42,90 | 44,8 | 13,2 | 137,40 | 47,87 | 62,60 | 32,68 | 47,64 | 24030 | 19335 | 21682 |
11 ″ - 20,000psi (RS-FS dobles) | 42,9 | 44,8 | 13,2 | 137,40 | 47,87 | 90,55 | 60,63 | 75,59 | 41987 | 37291 | 39639 |
18 3/4 ″ - 20,000psi (RS-FS dobles) | 122 | 133 | 10,6 | 183,46 | 66,69 | / | / | 94,13 | / | / | 87083 |
Característica dual de Ram Blowout Preventer
1) Forme generalmente, el cuerpo del BOP es similar a un cuadrado, en el centro allí es un diámetro interior vertical a través del cual los tubos
pueden pasar y las cavidades del espolón en las cuales el espolón se mueve en la dirección horizontal.
2)Los tipos de conexión los tres tipos de conexión se tachonan, reborde, y afianzaron conexiones con abrazadera superiores e inferiores. Los tamaños de rebordes, de pernos, de abrazaderas, y de surcos de anillo todos se ajustan a los estándares del API.
