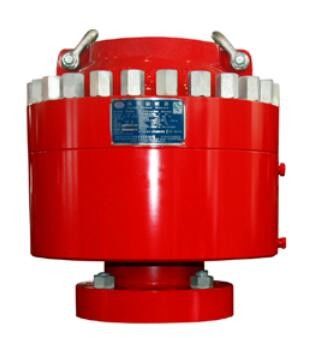

La puerta grande, cabida generalmente con un tipo operación del espolón del impedimento de escape para formar un espacio anular sellado entre la secuencia de la tubería y el pozo en el pozo, bala el caso de columna-tapar se puede también hacer individualmente, pero utilizó varias veces de morir, y no permite el uso del encierro a largo plazo.
Una vivienda más baja, vivienda superior, pistón, anillo del adaptador, y elemento que embala. Todos los componentes se diseñan y se construyen para la facilidad del mantenimiento y de la última confiabilidad.
Cierre – cuando el aceite hidráulico se bombea en el puerto extendido, el elemento dentro será levantado y exprimido en el tubo/tubular.
Ábrase – por otra parte, si el líquido hidráulico se bombea en contraiga portuario, el elemento será empujado hacia abajo dando por resultado la liberación del tubular.
Shaffer bop espec.
Artículo | Especificación para el BOP anular | |||||||||
Tamaño y modelo |
7 1/16 ″ -3000psi |
7 1/16 ″ -5000psi |
9 ″ -3000psi |
9 ″ -5000psi |
11 ″ -3000psi |
11 ″ -5000psi |
13 5/8 ″ -3000psi |
13 5/8 ″ -5000psi |
20 3/4 ″ -3000psi |
21 1/4 ″ -5000psi |
diámetro interior de mm/in (mm/in.) |
179,4 7 1/16 |
179,4 7 1/16 |
228,6 9 |
228,6 9 |
279,4 11 |
279,4 11 |
346,1 13 5/8 |
346,1 13 5/8 |
527 20 3/4 |
539,8 21 1/4 |
Presión de trabajo clasificada (MPa/PSI) |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
Presión de prueba hidrostática de presión (MPa/PSI) |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
31,5 4.500 |
70 10.000 |
presión de trabajo clasificada Hidráulico-controlada (MPa/PSI) | 21/3,000 | |||||||||
Tubo hidráulico recomendado del sello de presión de trabajo (MPa/PSI) | 1,218~1,522psi | |||||||||
Sello de presión máximo de trabajo bien sin un tubo en (MPa/PSI) |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
10,5 1.500 |
17,5 2.500 |
Sello de presión hidráulico recomendado de trabajo bien sin un tubo en (MPa/PSI) | ≤10 .5/1,500 | |||||||||
Volumen máximo abierto del aceite (l) | 15 | 15 | 22,8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
Volumen máximo cercano del aceite (l) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
Peso de la elevación por dos anillos de elevación (t) | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
El mercado del aceite hidráulico | NPT 1" | |||||||||
Grado de la temperatura de metal | T-20/250 (- 29℃~121℃) | |||||||||
Grado de la temperatura de no metal | BAB (- 18℃~66℃~93℃) | |||||||||
Contacto material medio con el líquido bien | Por a NACE MR-01-75, estándar de la edición de la reunión API 16A 4to |
