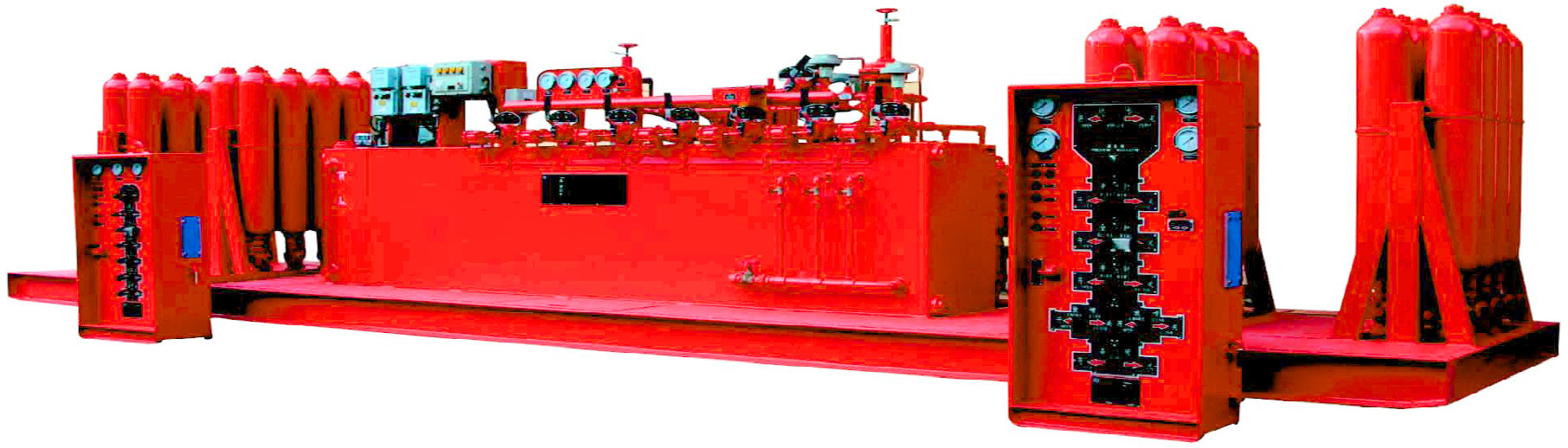

Unidad del acumulador del campo petrolífero que perfora a API Bop Koomey Unit
Bop el equipo especial de Unitis del acumulador del campo petrolífero, que se utiliza para controlar BOP, cuña hidráulica, para matar al equipo del sistema y del desviador, y el equipo imprescindible para los impedimentos de escape durante la perforación o la paliza en el petróleo y la industria petrolera natural.
Parámetros de la unidad del acumulador del campo petrolífero
Artículo |
Modelo | Número de objetos controlados | Sistemas del acumulador | Volumen eficaz del depósito de aceite (l) | Flujo de la bomba | Poder del motor (kilovatios) | Presión de funcionamiento (MPa) |
| Volumen total |
(l) | Volumen disponible nominal (l) | Bomba eléctrica (l/min) | Bomba neumática (ml/stroke) |
| 1 | FKQ240-3 | 3 | 40×6 | | 120 | 560 | 20 | 165 | 11 | 21 |
| 2 | FKQ320-4 | 4 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 |
| 3 | FKQ320-5 | 5 | 40×8 | | 160 | 650 | 20 | 165 | 11 | 21 |
| 4 | FKQ400-5 | 5 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 |
| 5 | FKQ400-6 | 6 | 40×10 | | 200 | 900 | 30 | 165 | 15 | 21 |
| 6 | FKQ480-5 | 5 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 |
| 7 | FKQ480-6 | 6 | 40×12 | | 240 | 1000 | 30 | 165 | 15 | 21 |
| 8 | FKQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 |
| 9 | FKQ640-7 | 7 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18,5 | 21 |
| 10 | FKQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 |
| 11 | FKQ800-8 | 8 | 40×20 | | 400 | 1600 | 40 | 165×2 | 18,5 | 21 |
| 12 | FKQ960-6 | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
| 13 | FKQ960-7 | 7 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
| 14 | FKQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
| 15 | FKQ1280-8 | 8 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 16 | FKQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 17 | FKQ1280-10 | 10 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 18 | FKDQ480-5 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 |
| 19 | FKDQ480-6 | 6 | 40×12 | | 240 | 1000 | 30 | 165 | 15 | 21 |
| 20 | FKDQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 |
| 21 | FKDQ640-7 | 7 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18,5 | 21 |
| 22 | FKDQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 |
| 23 | FKDQ800-8 | 8 | 40×20 | | 400 | 1600 | 40 | 165×2 | 18,5 | 21 |
| 24 | FKDQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
| 25 | FKDQ960-8 | 8 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
| 26 | FKDQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 27 | FKDQ1280-9 | 9 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 28 | FKDQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 29 | FKD640-6 | 6 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18,5 | 21 |
| 30 | FKD800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 |
| 31 | FKD960-8 | 8 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
Puntos claves de la selección de unidad del acumulador del campo petrolífero
Para controlar el BOP confiablemente y con seguridad, el aceite y los estándares de industria petrolera naturales SY/T5053.2-2007 y espec. 16D del APl deben ser seguidos cuando usted elige y compra un producto conveniente. Los factores que se considerarán deben por lo menos estar:
- Relación entre el volumen líquido requerido para cerrar pilas del BOP y el volumen líquido disponible del sistema de control
- Requisitos del sistema de bomba;
- Si necesita cumplir los estándares del APl 16D;
- Adaptación ambiental;
- Requisitos especiales en las plataformas de la perforación petrolífera en el mar.
Opciones 1 para los objetos controlados y el volumen líquido disponible del acumulador
El grupo del acumulador será configurado de modo que la presión restante sea mayor que la presión máxima del control requerida
por el objeto del control después de cerrar todo el BOP y válvulas hidráulicas.
El volumen disponible de un grupo del acumulador se recomienda sea 2 veces mayor que el volumen requerido de cerrar pilas del BOP.
2. Requisitos del sistema de bomba
La unidad de bombeo principal será comprendida de un mínimo de dos sistemas de bomba. La capacidad de salida acumulativa del
los sistemas de bomba serán suficientes cargar el sistema principal del acumulador de la presión de la precarga al sistema RWP dentro
15 minutos. Con la pérdida de un sistema de bomba o de un sistema eléctrico, los sistemas de bomba restantes tendrán la capacidad a
cargue el sistema principal del acumulador de la presión de la precarga al sistema RWP en el plazo de 30 minutos.
Con los acumuladores aislados de servicio y con un sistema de bomba o un sistema eléctrico fuera de servicio, el permanecer
los sistemas de bomba tendrán la capacidad de cerrar un BOP anular y las válvulas abiertas de la obstrucción en el plazo de 2 minutos.
3. Si necesita cumplir los estándares del API 16D
Si el cliente quiere pedir a API Spec. sistema de control 16D, y marcar el monograma del API, la necesidad del cliente de obtener
una forma nombrada “configuración y los parámetros del bop las pilas para la orden API Spec. sistema de control 16D (tierra y superficie)”
del departamento de ventas de Rongsheng. Después de completar los parámetros técnicos detallados, el departamento técnico de Rongsheng lo va a hacer
realice el cálculo de la selección.
