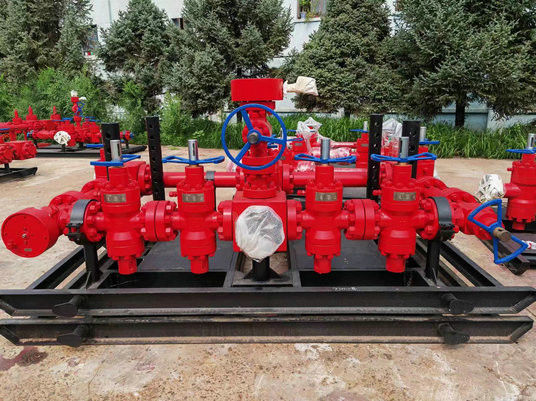

Múltiple de API Choke Manifold And Kill 2 9/16" 5000psi
El múltiple de obstrucción y el múltiple de la matanza es el equipo necesario para controlar retroceso bien y para ejecutar la tecnología del control de presión de los pozos del petróleo y gas. Cuando el BOP es cerrado, la válvula de la obstrucción se utiliza para controlar la presión que encajona para mantener la presión de agujero inferior levemente mayor que la presión de formación y para prevenir flujo de líquido adicional de formación en el pozo. Además, el múltiple de obstrucción se puede utilizar para aliviar la presión para alcanzar encierro suave.
Parámetro multíple del múltiple y de la matanza de obstrucción
Tipo | Presión de funcionamiento | Diámetro del diámetro interior principal | Diámetro de puente. | Observaciones |
(PSI) | En.) | (Adentro.) | ||
YG140 | 20000 | 4 1/16” 3 1/16” 2 9/16" 2 1/16” | 3 1/16” 2 1/16” 2 9/16" | Diversos tipos de combinaciones se pueden proporcionar según requisitos |
YG105 | 15000 | 4 1/16” 3 1/16” 2 9/16" 2 1/16” | 3 1/16” 2 9/16" 2 1/16” | |
YG70 | 10000 | 4 1/16” 3 1/16” 2 9/16" 2 1/16” | 4 1/16” 3 1/16” 2 9/16" 2 1/16” | |
YG35 | 5000 | 4 1/16” 3 1/8" 2 9/16" 2 1/16” | 4 1/16” 3 1/8" 2 9/16" 2 1/16” | |
YG21 | 3000 | 4 1/16” 3 1/8" 2 9/16" 2 1/16” | 4 1/16” 3 1/8" 2 9/16" 2 1/16” |
Principios de funcionamiento
Cuando la presión dentro de las subidas bien, abertura/cierre de las válvulas de la obstrucción (obstrucciones manuales incluyendo, las obstrucciones hidráulicas, y las obstrucciones positivas) en el múltiple de obstrucción puede permitir que el lanzamiento del líquido dentro del pozo controle la presión que encajona, que se puede soplar directamente hacia fuera a través de la válvula de puerta si la presión que encajona es muy alta.
Instrucciones de funcionamiento
(1) la presión de trabajo de todos los componentes en el múltiple de obstrucción será compatible con la de la pila del BOP utilizó.
(2) el múltiple de obstrucción será instalado en un lugar en donde el operador puede alcanzarlo fácilmente. La prueba de presión se debe realizar antes de la instalación y la presión de prueba del asiento será igual a la presión de trabajo clasificada.
(3) la línea tubo será llana y recta tanto como él podría. En caso de la vuelta de la línea tubo, el tubo doblado de acero de 120 grados será utilizado. El diámetro interior de la línea tubo será bastante grande.
(4) el indicador de presión debe ser instalado.
(5) de invierno, el múltiple de obstrucción puede trabajar debajo de condiciones a baja temperatura.
