Intercambio de Rig Mud Pump Large Displacement del aceite W-447

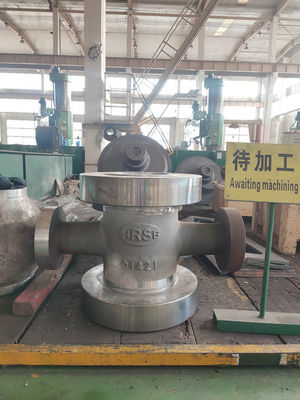

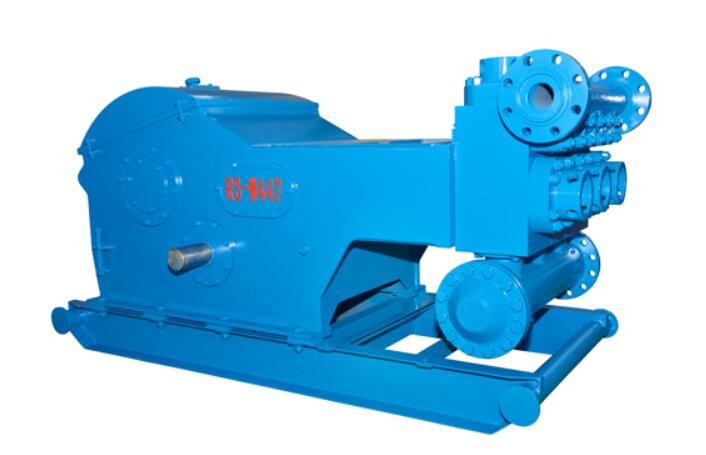

W-447 el aceite Rig Mud Pump es una clase de bomba de intercambio grande de la dislocación diseñada para el carbón, la ingeniería geológica, y la industria de la perforación petrolífera y de la producción. W-447 el aceite Rig Mud Pump se puede utilizar para la operación del fango del carbón y los aspectos y paliza geológica del campo petrolífero y perforación bien baja. Esta máquina tiene una estructura compacta, pequeño volumen, y es ligera.
Especificación de Rig Mud Pump del aceite W-447:
Energía entrada clasificada: máximo de 373 kilovatios (500 HP).
Movimiento por minuto: 240 longitudes de SPMStroke: 180 milímetros (7")
Engranaje Ratio4.578: 1
Presión de trabajo máxima: MPa 21 (3000 PSI)
Válvula: API#6
Pistón Rod End: API#SA4
Tamaño de Max.Liner: 165,1 milímetros (6 1/2”)
Reborde de la entrada de la succión: reborde de 203,2 milímetros (8")
Reborde del mercado de descarga: reborde de 52,4 milímetros (2 1/16”), MPa 34,5 (5000 PSI)
Tamaño del eje del piñón: 95,2 milímetros (3,75")
Dimensión total (L×WxH): 2550×1245×1305 mm3 (pie3s 8.37×4.08×4.28)
Peso aproximado: 4850 kilogramos (10692 libras)
Parámetros W-447 del aceite Rig Mud Pump
| Tamaño del trazador de líneas |
en |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
4 |
3 1/2 |
| Presión de la descarga |
MPa |
7,3 |
8,0 |
8,6 |
10,3 |
12,4 |
15,3 |
19,4 |
20,7 |
| PSI |
1059 |
1160 |
1247 |
1494 |
1798 |
2219 |
2813 |
3000 |
| Movimiento por SPM minucioso |
Kilovatio del poder (HP) |
Dislocación L/s (GPM) |
| 240 |
373
(500)
|
45,7
(724,3)
|
42,2
(668,9)
|
38,9
(616,6)
|
32,7
(518,3)
|
27,0
(428,0)
|
21,9
(347,1)
|
17,3
(274,2)
|
13,2
(209,2)
|
| 220 |
342
(458)
|
41,9
(664,1)
|
38,7
(613,4)
|
35,7
(565,8)
|
30,0
(475,5)
|
24,8
(393,1)
|
20,1
(318,6)
|
15,9
(252,0)
|
12,1
(191,8)
|
| 200 |
311
(417)
|
38,1
(603,9)
|
35,2
(557,9)
|
32,4
(513,5)
|
27,3
(432,7)
|
22,5
(356,6)
|
18,2
(288,5)
|
14,4
(228,2)
|
11,0
(174,4)
|
| 180 |
280
(375)
|
34,3
(543,7)
|
31,7
(502,4)
|
29,2
(462,8)
|
24,5
(388,3)
|
20,3
(321,8)
|
16,4
(259,9)
|
13,0
(206,1)
|
9,9
(156,9)
|
| 160 |
249
(333)
|
30,5
(483,4)
|
28,2
(447,0)
|
25,9
(410,5)
|
21,8
(345,5)
|
18,0
(285,3)
|
14,6
(231,4)
|
11,5
(182,3)
|
8,8
(139,5)
|
| 100 |
155
(208)
|
19,0
(301,2)
|
17,6
(279,0)
|
16,2
(256,8)
|
13,6
(215,6)
|
11,3
(179,1)
|
9,1
(144,2)
|
7,2
(114,1)
|
5,5
(87,2)
|
| 1 |
1,55
(2,08)
|
0,190
(3,012)
|
0,176
(2,790)
|
0,162
(2,568)
|
0,136
(2,156)
|
0,113
(1,791)
|
0,091
(1,442)
|
0,072
(1,141)
|
0,055
(0,872)
|
| ●Los datos de rendimiento son calculados por la eficacia mecánica del 90% y la eficacia volumétrica del 100%. |
W-447 aceite Rig Mud Pump Details
Capítulo
Los marcos de la plataforma petrolera de la bomba de fango se sueldan con autógena con las placas de acero y se procesan a
elimine la tensión después de soldar con autógena, por lo tanto. Hay placas reforzadas en los asientos
del cigüeñal y del transporte principal de modo que tengan buenas tiesura y fuerza.
Cigüeñal
El cigüeñal de la plataforma petrolera de la bomba de fango está en una estructura equilibrada con las piezas forjadas soldadas con autógena. Él
es ligero y puede actuar suavemente sin la vibración. Ambos lados del
el cigüeñal se equipa de doble-alinear los rodamientos de rodillos esféricos para asegurar la estabilidad en funcionamiento y para mejorar su fuerza de sustentación.
Eje del piñón
Se hace del acero de aleación de la fragua, raspa de arenque adapta (integral) se trabaja a máquina
en el eje y él adopta una superficie semidura del diente. Hay un eje
extensión en ambos extremos, donde las poleas de la campana o las ruedas de cadena pueden ser instaladas.

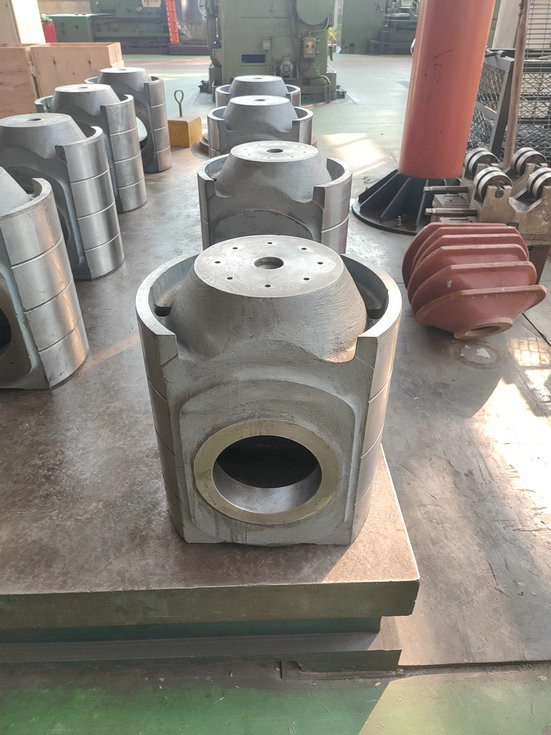

Cruceta
La cruceta se hace de un molde de una sola pieza con arrabio nodular, así que
la cruceta tiene buena resistencia de abrasión. La estructura de superior y de inferior
la dirección se adopta para que las crucetas regulen la concentricidad cerca
adición de una junta en la dirección inferior. Las barras de la extensión están conectadas
a las crucetas por los pernos del reborde con los agujeros de perno, asegurar
concentricidad de la cruceta y de las barras de la extensión. El embalaje adopta
una estructura del lacre de la doble-capa, que realiza buen funcionamiento del sello.

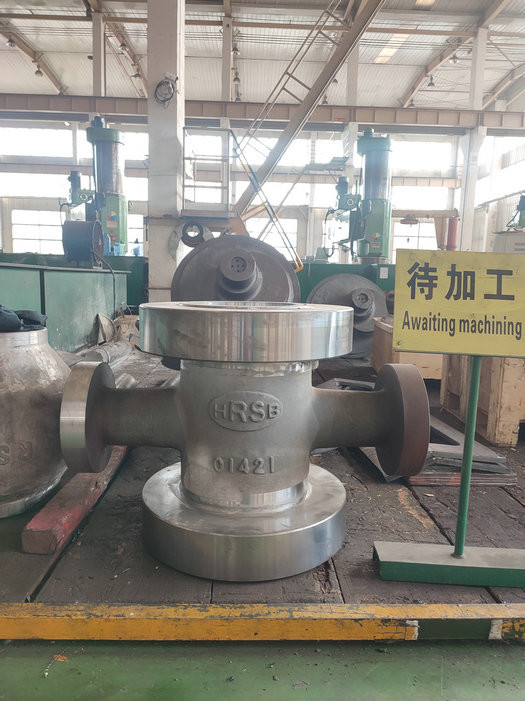

Cilindro flúido
El cilindro se hace del acero de aleación de la fragua y adopta a inmediatamente
estructura. El cilindro hidráulico tiene un tamaño pequeño y más en grandes cantidades
eficacia. La superficie del cilindro es procesada por el revestimiento químico en tortuga la resistencia a la corrosión. Los tres cilindros hidráulicos de a
la bomba es permutable.
Trazador de líneas
La plataforma petrolera de la bomba de fango W440/446 (500HP) tiene el mismo trazador de líneas O.D. The que son los trazadores de líneas
montado firmemente en la cara del extremo del cilindro hidráulico usando lo cuadrado
el capsular y pernos. El aislamiento entre el trazador de líneas y el cilindro hidráulico es
realizado por las juntas de goma rectangulares.
Sistema lubricante
La bomba adopta la lubricación forzada. En el tanque de aceite, hay un aceite del engranaje
bomba, que transmite el aceite de la presión a la dirección de las crucetas así como
transportes, realizar la lubricación y el enfriamiento forzados.
Sistema de rociadura
La plataforma petrolera de la bomba de fango adopta un sistema de rociadura accionado por motor
