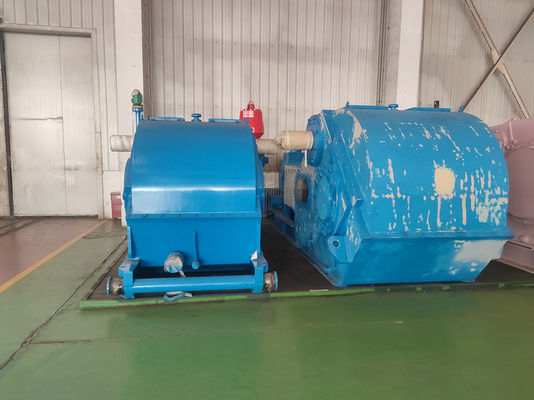

W-440 aceite Rig Mud Pump Diesel Engine en la perforación del pozo de agua
El carácter del diseño W-440 del aceite Rig Mud Pump es óptimo de parámetro, aumentó la longitud de movimiento y las dislocaciones apropiadamente, bajaron el movimiento razonablemente, así mejorando la vida de servicio de piezas consumibles. Estas series de aceite Rig Mud Pump son ampliamente utilizadas en campos petrolíferos y otras empresas mineras industriales para la buena perforación y etc. bien de la reparación. Puede transportar el portador y el polímero líquidos del injecte en capa de aceite al requisito de la recuperación terciaria del aceite.
Parámetros W-440 del aceite Rig Mud Pump
| Tamaño del trazador de líneas |
en |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Presión de la descarga |
MPa |
11,8 |
13,2 |
14,9 |
17,0 |
19,5 |
26,6 |
| PSI |
1711 |
1914 |
2160 |
2465 |
2828 |
3857 |
| Movimiento por SPM minucioso |
Kilovatio del poder (HP) |
Dislocación L/s (GPM) |
| 320 |
328
(440)
|
25,0
(396,3)
|
22,3
(353,5)
|
19,8
(313,8)
|
17,4
(275,8)
|
15,1
(239,3)
|
11,1
(175,9)
|
| 270 |
277
(371)
|
21,1
(334,4)
|
18,8
(298,0)
|
16,7
(264,7)
|
14,7
(233,0)
|
12,8
(202,9)
|
9,4
(149,0)
|
| 220 |
226
(303)
|
17,2
(272,6)
|
15,3
(242,5)
|
13,6
(215,6)
|
11,9
(188,6)
|
10,4
(164,8)
|
7,6
(120,5)
|
| 170 |
174
(234)
|
13,3
(210,8)
|
11,9
(188,6)
|
10,5
(166,4)
|
9,2
(145,8)
|
8,0
(126,8)
|
5,9
(93,5)
|
| 120 |
123
(165)
|
9,4
(149,0)
|
8,4
(133,1)
|
7,4
(117,3)
|
6,5
(103,0)
|
5,7
(90,3)
|
4,2
(66,6)
|
| 70 |
72
(96)
|
5,5
(87,2)
|
4,9
(77,7)
|
4,3
(68,2)
|
3,8
(60,2)
|
3,3
(52,3)
|
2,4
(38,0)
|
| 1 |
1,03
(1,38)
|
0,078
(1,236)
|
0,070
(1,110)
|
0,062
(0,983)
|
0,054
(0,856)
|
0,047
(0,745)
|
0,035
(0,555)
|
| ●Los datos de rendimiento son calculados por la eficacia mecánica del 90% y la eficacia volumétrica del 100%. |
| Tamaño del trazador de líneas |
en |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Dislocación |
el galón/rev |
1,239 |
1,102 |
0,98 |
0,857 |
0,749 |
0,548 |
| L/s |
17,2 |
15,3 |
13,6 |
11,9 |
10,4 |
7,6 |
| Presión de la descarga |
PSI |
2494 |
2798,5 |
3146,5 |
3596 |
4118 |
5000 |
| MPa |
17,2 |
19,3 |
21,7 |
24,8 |
28,4 |
34,5 |
| ●Se calculan los datos de rendimiento |
por 220 P.M. |
Detalles de Rig Mud Pump del aceite W-440
Capítulo
Los marcos de la máquina se sueldan con autógena con las placas de acero y se procesan a
elimine la tensión después de soldar con autógena, por lo tanto. Hay placas reforzadas en los asientos
del cigüeñal y del transporte principal de modo que tengan buenas tiesura y fuerza.
Cigüeñal
El cigüeñal está en una estructura equilibrada con las piezas forjadas soldadas con autógena. Él
es ligero y puede actuar suavemente sin la vibración. Ambos lados del
el cigüeñal se equipa de doble-alinear los rodamientos de rodillos esféricos para asegurar la estabilidad en funcionamiento y para mejorar su fuerza de sustentación.
Eje del piñón
Se hace del acero de aleación de la fragua, raspa de arenque adapta (integral) se trabaja a máquina
en el eje y él adopta una superficie semidura del diente. Hay un eje
extensión en ambos extremos, donde las poleas de la campana o las ruedas de cadena pueden ser instaladas.
Cruceta
La cruceta se hace del molde de una sola pieza con arrabio nodular, así que
la cruceta tiene buena resistencia de abrasión. La estructura de superior y de inferior
la dirección se adopta para que las crucetas regulen la concentricidad cerca
adición de una junta en la dirección inferior. Las barras de la extensión están conectadas
a las crucetas por los pernos del reborde con los agujeros de perno, asegurar
concentricidad de la cruceta y de las barras de la extensión. El embalaje adopta
una estructura del lacre de la capa doble, que realiza buen funcionamiento del sello.
Cilindro flúido
El cilindro se hace del acero de aleación de la fragua y adopta a inmediatamente
estructura. El cilindro hidráulico tiene un tamaño pequeño y más en grandes cantidades
eficacia. La superficie del cilindro es procesada por el revestimiento químico en ordtoase la resistencia a la corrosión. Los tres cilindros hidráulicos de a
la bomba es permutable.

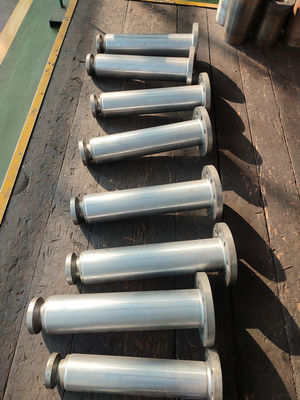

Trazador de líneas
Las bombas W440/446 (500HP) tienen el mismo trazador de líneas O.D. The que son los trazadores de líneas
montado firmemente en la cara del extremo del cilindro hidráulico usando lo cuadrado
el capsular y pernos. El aislamiento entre el trazador de líneas y el cilindro hidráulico es
realizado por las juntas de goma rectangulares.
Sistema lubricante
La bomba adopta la lubricación forzada. En el tanque de aceite, hay un aceite del engranaje
bomba, que transmite el aceite de la presión a la dirección de las crucetas así como
transportes, realizar la lubricación y el enfriamiento forzados.
Sistema de rociadura
Adopta un sistema de rociadura accionado por motor
