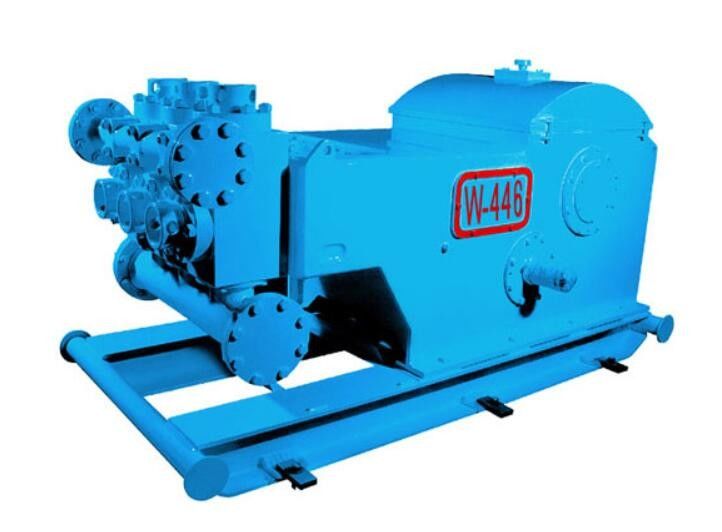

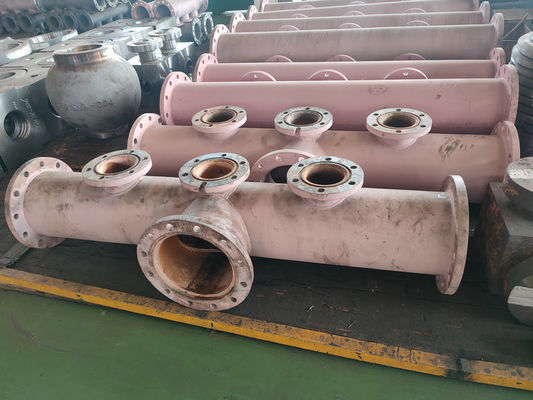

Aceite de bomba de fango W-446 Rig Single Acting
Especificación de la plataforma petrolera de la bomba de fango W-446:
Kilovatio clasificado de la energía entrada 373 (500 HP)
Movimiento por el minuto 260 SPM
220 SPM corrientes continuos
Longitud de movimiento 6"
4.578:1 del ratio del engranaje
Presión de trabajo máxima 3000 PSI
Válvula API #4
Talla 6 de Max. Liner”
Reborde 8" de la entrada de la succión reborde
Reborde 2 del mercado de descarga 1/16” rebordes, 5000 PSI
Talla 3,75 del eje del piñón”
Dimensión total (pie3 de L×W×H) 8.13×4×3.62
Peso aproximado 9950 libras
Parámetros de la plataforma petrolera de la bomba de fango W-446
| Tamaño del trazador de líneas |
en |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Presión de la descarga |
MPa |
9,3 |
10,1 |
11,0 |
12,1 |
13,4 |
16,5 |
20,7 |
| PSI |
1349 |
1465 |
1595 |
1755 |
1943 |
2393 |
3000 |
| Movimiento por SPM minucioso |
Kilovatio del poder (HP) |
Dislocación L/s (GPM) |
| 260 |
373
(500)
|
36,1
(572,2)
|
33,2
(526,2)
|
30,4
(481,4)
|
27,7
(439,0)
|
25,1
(397,8)
|
20,3
(321,8)
|
16,1
(255,2)
|
| 220 |
316
(423)
|
30,6
(485,0)
|
28,1
(445,4)
|
25,7
(407,3)
|
23,4
(370,9)
|
21,2
(336,0)
|
17,2
(272,6)
|
13,6
(215,6)
|
| 180 |
258
(346)
|
25,0
(396,3)
|
23,0
(364,6)
|
21,0
(332,9)
|
19,2
(304,3)
|
17,4
(275,8)
|
14,1
(223,5)
|
11,1
(175,9)
|
| 140 |
201
(269)
|
19,5
(309,1)
|
17,9
(283,7)
|
16,4
(259,9)
|
14,9
(236,2)
|
13,5
(214,0)
|
10,9
(172,8)
|
8,6
(136,3)
|
| 100 |
143
(192)
|
13,9
(220,3)
|
12,8
(202,9)
|
11,7
(185,4)
|
10,6
(168,0)
|
9,7
(153,7)
|
7,8
(123,6)
|
6,2
(98,3)
|
| 60 |
86
(115)
|
8,3
(131,6)
|
7,7
(120,5)
|
7,0
(111,0)
|
6,4
(101,4)
|
5,8
(91,9)
|
4,7
(74,5)
|
3,7
(58,6)
|
| 1 |
1,43
(1,92)
|
0,139
(2,203)
|
0,128
(2,029)
|
0,117
(1,854)
|
0,106
(1,680)
|
0,097
(1,537)
|
0,078
(1,236)
|
0,062
(0,983)
|
| ●Los datos de rendimiento son calculados por la eficacia mecánica del 90% y la eficacia volumétrica del 100%. |
| Tamaño del trazador de líneas |
en |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Dislocación |
el galón/rev |
2,205 |
2,025 |
1,851 |
1,686 |
1,527 |
1,239 |
0,980 |
| L/s |
30,6 |
28,1 |
25,7 |
23,4 |
21,2 |
17,2 |
13,6 |
| Presión de la descarga |
PSI |
1595 |
1725 |
1900 |
2074 |
2291 |
2828 |
3000 |
| MPa |
11,0 |
11,9 |
13,1 |
14,3 |
15,8 |
19,5 |
20,7 |
| ●Los datos de rendimiento son calculados por el spm 220. |
Detalles de la plataforma petrolera de la bomba de fango W-446
Capítulo
Los marcos de la plataforma petrolera de la bomba de fango se sueldan con autógena con las placas de acero y se procesan a
elimine la tensión después de soldar con autógena, por lo tanto. Hay placas reforzadas en los asientos
del cigüeñal y del transporte principal de modo que tengan buenas tiesura y fuerza.
Cigüeñal
El cigüeñal de la plataforma petrolera de la bomba de fango está en una estructura equilibrada con las piezas forjadas soldadas con autógena. Él
es ligero y puede actuar suavemente sin la vibración. Ambos lados del
el cigüeñal se equipa de doble-alinear los rodamientos de rodillos esféricos para asegurar la estabilidad en funcionamiento y para mejorar su fuerza de sustentación.
Eje del piñón
Se hace del acero de aleación de la fragua, raspa de arenque adapta (integral) se trabaja a máquina
en el eje y él adopta una superficie semidura del diente. Hay un eje
extensión en ambos extremos, donde las poleas de la campana o las ruedas de cadena pueden ser instaladas.
Cruceta
La cruceta de la plataforma petrolera de la bomba de fango se hace del molde de una sola pieza con arrabio nodular, así que
la cruceta tiene buena resistencia de abrasión. La estructura de superior y de inferior
la dirección se adopta para que las crucetas regulen la concentricidad cerca
adición de una junta en la dirección inferior. Las barras de la extensión están conectadas
a las crucetas por los pernos del reborde con los agujeros de perno, asegurar
concentricidad de la cruceta y de las barras de la extensión. El embalaje adopta
una estructura del lacre de la capa doble, que realiza buen funcionamiento del sello.
Cilindro flúido
El cilindro de la plataforma petrolera de la bomba de fango se hace del acero de aleación de la fragua y adopta a inmediatamente
estructura. El cilindro hidráulico tiene un tamaño pequeño y más en grandes cantidades
eficacia. La superficie del cilindro es procesada por el revestimiento químico en ordtoase la resistencia a la corrosión. Los tres cilindros hidráulicos de a
la bomba es permutable.
Trazador de líneas
La plataforma petrolera de la bomba de fango W440/446 (500HP) tiene el mismo trazador de líneas O.D. The que son los trazadores de líneas
montado firmemente en la cara del extremo del cilindro hidráulico usando lo cuadrado
el capsular y pernos. El aislamiento entre el trazador de líneas y el cilindro hidráulico es
realizado por las juntas de goma rectangulares.
