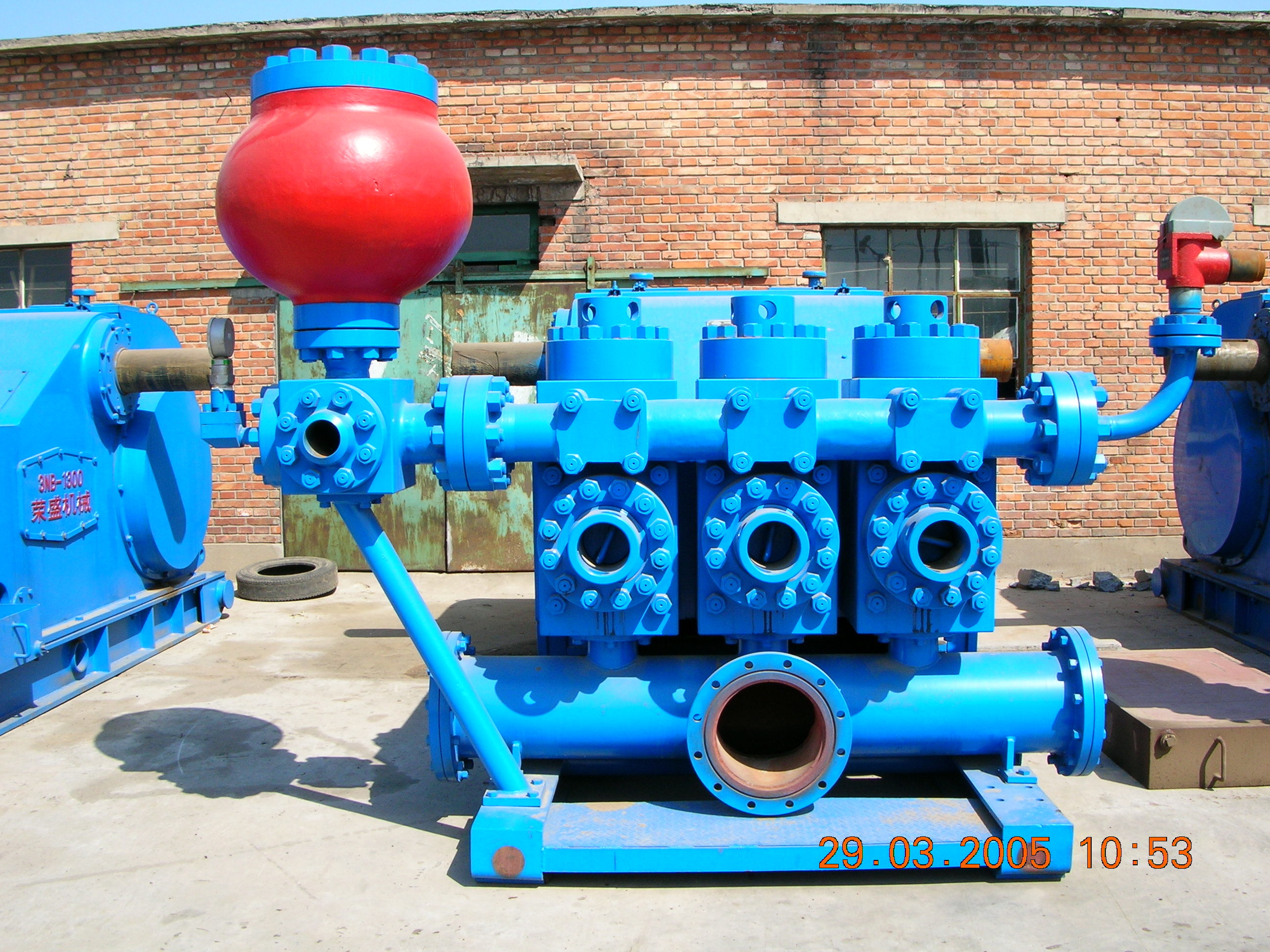

Especificación técnica bomba de la acción del cilindro del triple W-440 de la sola

324 kilovatios de potencia de salida clasificados (440 HP)

Movimientos máximos por movimientos del minuto 320 por el minuto (320 SPM)

Movimientos por el minuto para los funcionamientos continuos 220 movimientos por el minuto (220 SPM)

Movimiento 152,4 milímetro (″ 6)

4.578:1 del ratio del engranaje

MPa de la presión de trabajo máxima 35

Cavidad API #4

″ Máximo del diámetro 4 el 1/2 del trazador de líneas

Reborde del ″ del orificio de tubo de succión 6 (150#)

Orificio de tubo de descarga 2 ⁹/₁₆ - reborde 5000Psi

Diámetro del eje 95,25 milímetro (del piñón ″ 3,75)

Llave 22.174x15.9m m

Dimensión total (marco principal): 2483X1219X1315 milímetro

Peso (marco principal) 3950 kilogramos

Estructura:

Bomba de la acción del cilindro del triple W-440 la sola es ampliamente utilizada para diversas operaciones. Los trazadores de líneas con la especificación de 31/2" - 41/2" debe estar de estructura del pistón, conveniente para la paliza bien y la perforación bien de la aguas poco profundas; y los trazadores de líneas con la especificación de 31/4" - 2 deben estar de estructura del pistón del émbolo, conveniente para la operación de alta presión.

Dibujo:
