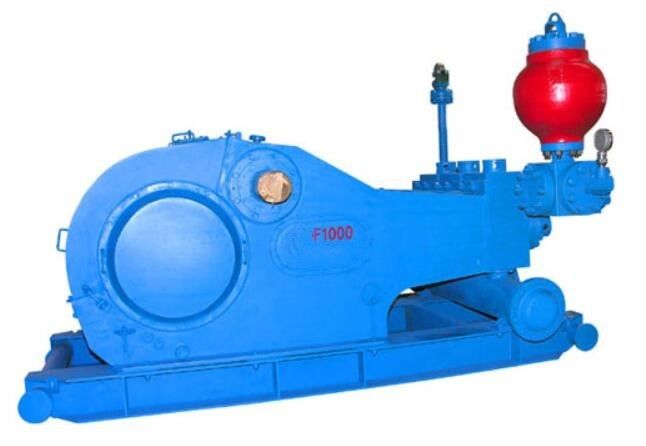

Bomba del lodo de perforación de F1000 1000HP que intercambia la bomba de dislocación positiva
Especificación de intercambiar la bomba de dislocación positiva:
Energía de entrada clasificada: 746 kilovatios (HP 1000)
Movimiento por minuto: 140 SPM
Longitud de movimiento: 254 milímetros (10")
Ratio del engranaje: 4.207:1
Presión de trabajo máxima: 34,5 MPa (5000 PSI)
Válvula: API#6
Tamaño de Max.Liner: 171,4 milímetros (6 3/4")
Reborde de la entrada de la succión: reborde de 304,8 milímetros (12")
Reborde del mercado de descarga: reborde de 130,2 milímetros (5 1/8"), MPa 34,5 (5000 PSI)
Dimensión total (L×W×H): 4267×2350×1862 mm3 (pie3s 14×7.71×6.11)
Peso aproximado: 16542 kilogramos (36469 libras)
Parámetros de intercambiar la bomba de dislocación positiva
| Tamaño del trazador de líneas |
en |
6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
5 |
4 1/2 |
| Presión de la descarga |
Mpa |
16,4
|
17,6
|
19,1
|
20,7
|
24,6
|
29,8
|
34,5
|
| PSI |
2380
|
2550
|
2770
|
3000
|
3570
|
4320
|
5000
|
Movimiento por minuto
(SPM) |
Poder
KILOVATIO (HP) |
Dislocación L/s (GPM) |
|
| 150 |
|
|
|
|
|
|
|
19,50
(309,0)
|
| 140 |
|
|
|
|
|
|
|
18,2
(288,4)
|
| 130 |
|
|
|
|
|
|
|
16,9
(267,8)
|
| 120 |
|
|
|
|
|
|
|
15,6
(247,2)
|
| 110 |
|
|
|
|
|
|
|
14,3
(226,6)
|
| 110 |
533
(714)
|
29,28
(464,0)
|
27,14
(430,1)
|
25,14
(398,4)
|
23,14
(366,7)
|
19,43
(307,9)
|
16,07
(254,7)
|
13
(206,0)
|
| 1 |
|
|
|
|
|
|
|
0,130
(2,06)
|
| --Los datos de rendimiento son calculados por la eficacia mecánica del 90% y la eficacia volumétrica del 100%. |
|
| --* presentar la energía recommendatory de SPM y de entrada cuando la bomba de fango corre continuamente. |
|
Intercambio de los detalles de la bomba de dislocación positiva
Pares del engranaje
Adopta la transmisión del engranaje del gbone del herrina con un esfuerzo de torsión más grande de la transmisión
y funcionamiento estable.
Capítulo
El marco se suelda con autógena con las placas de acero. El asiento del eje del cojinete del piñón y
los asientos superiores e inferiores del cigüeñal se hacen del acero fundido y
el marco se procesa para eliminar la tensión después de soldar con autógena, por lo tanto, tiene bueno
tiesura y fuerza. El asiento inferior del cigüeñal adopta losa-reforzado
estructuras. Hay colector de aceite del aceite y sistemas necesarios del oleoducto dentro del
marco de la máquina, que se utilizan para refrescarse y la lubricación.

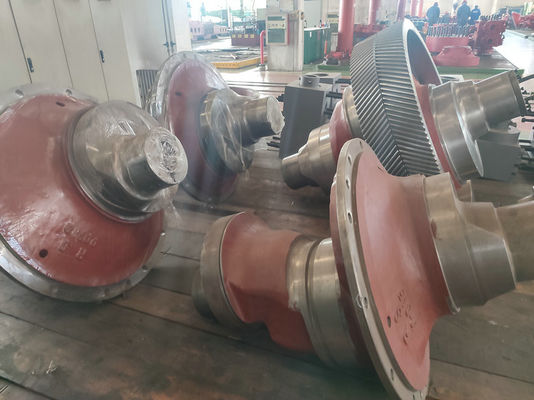

Cigüeñal
El cigüeñal se hace del acero de aleación echada. El diámetro interior interno del
el engranaje de la raspa de arenque y el cigüeñal son articulados juntos por la interferencia
cabido y sujetado por los pernos y las tuercas de fijación. Ambos lados del cigüeñal son
equipado de los rodamientos de rodillos esféricos de la doble-fila al corazón a
asegure la estabilidad en funcionamiento y mejorar la fuerza de sustentación.
Eje del piñón
Se hace de forjar el acero de aleación. En el eje, hay un engranaje de la raspa de arenque
de quién superficies del diente están de dureza media. Hay una extensión de eje en
ambos extremos, donde las ruedas de la correa o las ruedas de cadena pueden ser instaladas.
Cruceta
La cruceta integral se echa con arrabio nodular, así que la cruceta
tiene buena resistencia de abrasión. Aparte de las bombas de perforación RS-F500, que
adopte una estructura del tubo de guía, el resto de las guías de la cruceta se componen de
superior y una guía inferior. Las juntas se pueden añadir debajo de la cruceta
guía para regular la concentricidad. La barra de la extensión está conectada con
la cruceta por un reborde con un perno para asegurar la concentricidad del
cruceta y la barra de la extensión. El embalaje adopta un lacre doble
estructura, que realiza buen funcionamiento del sello.
